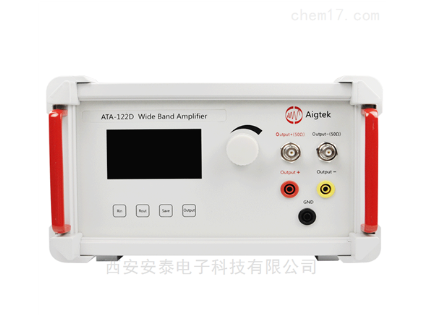

电压放大器ATA-122D是一款理想的可放大交、直流信号的单通道宽带放大器/电压放大器/功率放大器。差分输出70Vp-p (±35V)电压，输出电流1A，可与主流的信号发生器配套使用，实现信号的*放大。
超声波放大器的作用是将振荡信号放大至所需电平。放大部分可以单级的，也可以是多级的，主要看输出功率的需要。早期的超声波发生器使用电子管做放大器件，现在则普遍采用晶体管(三极管、场效应管和IBGT器件)。今年来越来越多的厂家采用功率集成电路做超声波发生器的放大器件。目前工业上广泛使用的超声波发生器基本上被晶体管电路垄断。
与电子管发生器相比，晶体管发生器的优点在乎体积小、重量轻、效率高。但从另一方面讲由于受到方向击穿电压、集电极电流、集电极耗散功率参数的限制，通常一对晶体管的输出功率只能达到百瓦级。要提高晶体管发生器的输出能力，除了有赖于高性能器件外，还必须采用高效率的电路。
•差分输出电压70Vp-p(±35V) •输出电流1A
•带宽(-3dB)DC~20MHz •压摆率 2000V/μs
输入为BNC接口，输入电阻50Ω、1MΩ两档可选，*匹配高低内阻信号源。
输出为接线柱(Rout 1Ω)、BNC(Rout 50Ω)两种接口可选，差分输出电压70Vp-p(±35V)，输出电流1A。
ATA-122D采用液晶屏显示，设备状态及参数动态显示，操作界面一目了然，简洁易懂。
ATA-122D宽带放大器电压增益0~26dB可调(0.5dBstep)客户可根据自己的需求进行调节。
应用领域
电子类教学实验 磁性材料的磁化特性(B-H曲线)测量
声纳系统 超声波探伤
EMC信号加注
带宽：通常厂家放大器带宽都是以正弦波来定义的，例如功率放大器100KHz ，指的是正弦波信号，可以达到的频率，而不是方波或者三角波，这些波形由于其高次谐波的影响，不能达到，通常厂家会给出小信号带宽或者大信号带宽，客户需要根据自己的应用与厂家进行沟通。
电压：需要放大信号的电压值，客户通常要注意自己测试应用需要的电压是有效值Vrms还是峰峰值 Vpp ,通常厂家给出的是峰峰值。
电流：功率放大器通常输出的功率是恒定的，这样P=U*I ,也就是电压和电流在功率恒定下是成反比的，通常厂家给出的电流值是zui大值，特别是当在DC下当电压输出zui大时，电流一定是zui小的。
