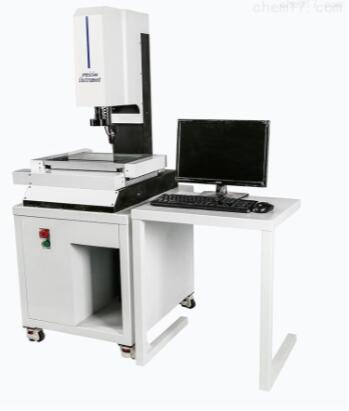

二次元手动影像测量仪特点：
本仪器能高效地检测各种复杂工件的轮廓和表面形状如：样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。
使用范围更为广泛，它广泛应用于机械、模具、仪表、电子、轻工等行业，是计量室和生产车间*的一种计量检定设备。
仪器测量精度：(3+L/200)μm X，Y坐标解析度：1μm
数据处理系统：多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度检测RS-232数据输出，可直接导入CAD。
二次元手动影像测量仪 主要功能简介
测量软件基本功能：
基本测量：点、线、圆、弧、椭圆、距离，角度等等的测量
量矩形，自动识别点、线、圆、弧。多种寻边模式，电脑自动取点，自动识别圆、弧大大提高采点速度。
测绘功能：测量数据直接发送到AutoCAD中，测量的图形可以dxf文档保存。测量数据可发送到WORD，Excel中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等各种参数。多种语言界面切换。
拍照功能：量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。
测量报告：对测量数据可设定公差，自动判断，选择需要的测量数据，生成标准的WORD、EXCEL 图表报告。
光度指示：指导用户将光源明暗调至很好的强度，减少人为带来的不确定因素。
在线标注：可以在实时影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。
离线标注：可以在鸟瞰的全图中进行标注尺寸。
几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。
辅助功能：复制、全选、删除、移动、镜像、旋转。
坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。
坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。
